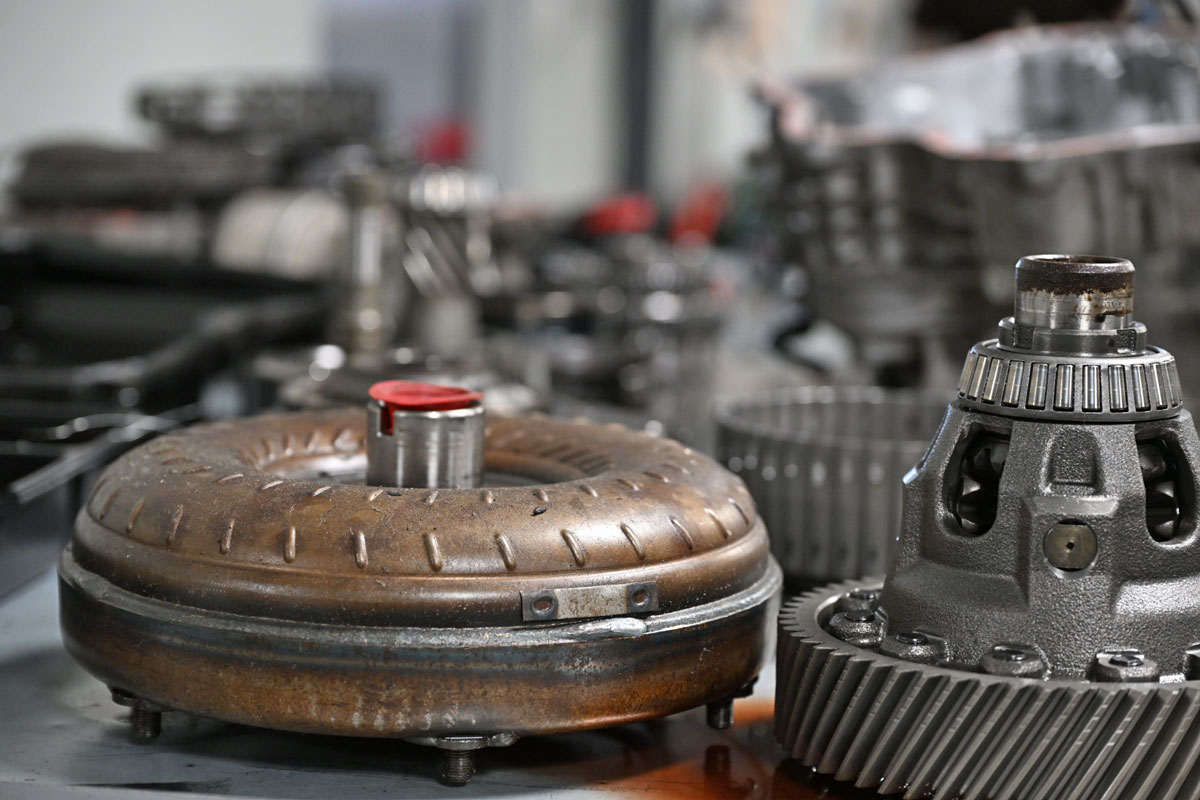

Convertisseur de couple défectueux : symptômes, bruits et diagnostic
Le convertisseur de couple est l'un des composants les plus sollicités d'une boîte automatique. Avec les kilomètres, l'usure de ses éléments internes peut entraîner différents dysfonctionnements souvent confondus avec une panne de boîte de vitesses. Voir sur notre shop : convertisseur de couple.
Identifier rapidement les symptômes permet d'éviter une dégradation plus importante de la transmission et de limiter le coût des réparations.
- Vibrations entre 60 et 120 km/h
- Régime moteur instable
- Patinage à l'accélération
- À-coups lors des passages de rapports
- Bruit de frottement métallique
- Claquement lors du passage des vitesses
- Bruit de turbine
- Ronflement continu
- Défauts électroniques
- Comment diagnostiquer un convertisseur de couple
- Code erreur
Les principaux symptômes d'un convertisseur défectueux
Vibrations entre 60 et 120 km/h
C'est le symptôme le plus fréquent.
Le véhicule présente de légères vibrations ou des tremblements à vitesse stabilisée, particulièrement lorsque le système Lock-Up est engagé.
Ces vibrations sont souvent ressenties :
-
Dans le volant.
-
Dans les sièges.
-
Dans le plancher du véhicule.
Ce phénomène est généralement causé par l'usure du disque de verrouillage interne du convertisseur.
Régime moteur instable
Lors d'une conduite à vitesse constante, le compte-tours peut osciller légèrement sans action du conducteur.
Le régime moteur monte et descend de quelques centaines de tours par minute, signe d'un verrouillage irrégulier du convertisseur.
Patinage à l'accélération
Le moteur prend des tours mais le véhicule accélère difficilement.
Cette perte de rendement peut être causée par :
-
Une usure du Lock-Up.
-
Une perte d'efficacité hydraulique interne.
-
Une défaillance du stator.
À-coups lors des passages de rapports
Des secousses ou des changements de vitesses brusques peuvent apparaître lors des accélérations ou décélérations.
Le convertisseur perturbe alors le fonctionnement hydraulique général de la transmission.
Les bruits caractéristiques d'un convertisseur usé
Certains bruits peuvent orienter le diagnostic.
Bruit de frottement métallique
Un bruit de grattement ou de frottement peut apparaître :
-
Au ralenti.
-
Lors du passage de D ou R.
-
À faible vitesse.
Il peut provenir d'une dégradation du roulement interne ou d'éléments mécaniques usés.
Claquement lors du passage des vitesses
Un claquement sec lors de l'engagement de la marche avant ou arrière peut révéler un problème interne du convertisseur.
Bruit de turbine
Certains conducteurs décrivent un bruit similaire à une turbine ou à un sifflement qui augmente avec le régime moteur.
Ce symptôme peut être lié à une détérioration des ailettes internes ou à un problème de circulation d'huile.
Ronflement continu
Un ronflement sourd apparaissant uniquement en prise peut être le signe d'une usure avancée du convertisseur.
Les défauts électroniques associés
Selon les constructeurs, plusieurs codes défauts peuvent apparaître :
-
Glissement excessif du Lock-Up.
-
Performance du convertisseur insuffisante.
-
Embrayage de convertisseur bloqué.
-
Embrayage de convertisseur non verrouillé.
Ces défauts sont particulièrement fréquents sur les transmissions :
Comment diagnostiquer un convertisseur de couple ?
Contrôle routier
Le premier diagnostic consiste à reproduire les symptômes :
-
Vitesse stabilisée.
-
Accélération progressive.
-
Montée en charge.
-
Décélération.
L'objectif est d'identifier précisément le moment où apparaissent les vibrations ou les bruits.
Lecture des paramètres de boîte
L'analyse des données du calculateur permet notamment de contrôler :
-
Le taux de glissement du convertisseur.
-
L'activation du Lock-Up.
-
Les températures d'huile.
-
Les pressions hydrauliques.
Contrôle de l'huile de transmission
Une huile contaminée par des particules métalliques peut révéler une usure interne du convertisseur.
Lors de la vidange, la présence de :
-
Poussière métallique importante.
-
Débris de garniture.
-
Limaille excessive.
doit immédiatement alerter sur l'état du convertisseur.
Inspection lors du démontage
Le diagnostic définitif est souvent réalisé après dépose de la boîte automatique.
L'ouverture du convertisseur permet alors de contrôler :
-
Le disque Lock-Up.
-
Le stator.
-
Les roulements.
-
Les soudures.
-
Les turbines internes.
Pourquoi agir rapidement ?
Un convertisseur défectueux ne reste jamais isolé.
Les particules issues de son usure circulent dans toute la transmission et peuvent endommager :
-
Le bloc hydraulique.
-
Les électrovannes.
-
La pompe à huile.
-
Les embrayages internes.
-
Les roulements de boîte.
Une intervention précoce permet souvent d'éviter une réfection complète de la transmission.
La solution : le remanufacturing
Chez BV Automatic, chaque convertisseur est entièrement démonté, nettoyé, contrôlé et reconstruit selon un protocole rigoureux.
Le remanufacturing comprend :
-
Le remplacement des composants d'usure.
-
La réfection du système Lock-Up.
-
Le contrôle d'étanchéité.
-
L'équilibrage dynamique.
-
Les essais de validation.
Cette méthode permet d'obtenir un niveau de qualité équivalent à celui d'un composant neuf tout en réduisant les coûts et l'impact environnemental.
Les codes erreurs
P0740 Circuit d'embrayage du convertisseur de couple (TCC) défectueux
P0741 Performance ou blocage du Lock-Up
P0742 Lock-Up bloqué engagé
P0743 Circuit électrique du convertisseur
P0744 Patinage intermittent du convertisseur Souvent observé avant une panne complète du Lock-Up.
P2769 Circuit de commande du convertisseur
P2770 Circuit de commande du convertisseur - niveau élevé
P2771 Circuit de commande du convertisseur - niveau faible
Codes fréquemment rencontrés chez Mercedes
P2502 Glissement excessif du convertisseur.
P220A Performance insuffisante du verrouillage du convertisseur.
0717 / 0718 Peuvent apparaître suite à un problème de convertisseur générant des incohérences de vitesse.
Codes fréquents sur ZF 6HP et 8HP
4F85 Surveillance Lock-Up.
4F8A Glissement excessif convertisseur.
4F89 Usure du convertisseur.
420106 Glissement excessif Lock-Up.
421342 Performance convertisseur insuffisante.
Codes fréquents sur Aisin TF80 / TF81 / TF82
P0741 Très fréquent.
P2757 Lock-Up bloqué.
P2714 Pression hydraulique insuffisante pouvant être liée au convertisseur.
Codes fréquents sur GM 6L80 / 6L90
P0741
P0796
P2723
Conclusion
Vibrations, patinage, régime moteur instable, bruits métalliques ou à-coups sont autant de signes pouvant indiquer une défaillance du convertisseur de couple.
Un diagnostic rapide permet d'éviter la propagation des dommages à l'ensemble de la boîte automatique et de préserver la fiabilité de la transmission sur le long terme.
